首先在雙螺桿擠出和浸漬設備上制備CGFRPC長絲。PEEK顆粒通過雙螺桿擠出機塑化成熔融狀態，然后進入并填充浸漬模具。同時，CGF絲束在牽引裝置的牽引作用下進入具有彎曲流道的浸漬模具，經預熱裝置干燥后浸漬peek樹脂。隨后，CGFRPCs長絲通過出口模頭被拉出，冷卻后由卷繞裝置收集。為了研究牽引速度對復合長絲的微觀結構和力學性能的影響，以600Tex CGF為原料生產了6種不同牽引速度的復合長絲。以300Tex連續玻璃纖維為原料，以4.13 mm/s的牽引速度生產復合長絲，用于研究纖維尺寸對復合材料試樣力學性能的影響。其中，制備的兩種尺寸CGFRPC長絲的工藝參數見表1。

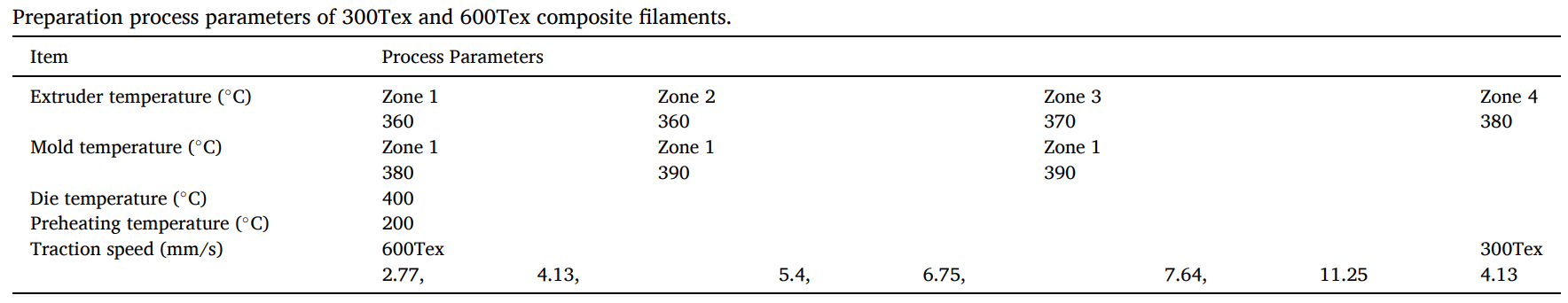

表1 300Tex和600Tex復合長絲的制備工藝參數

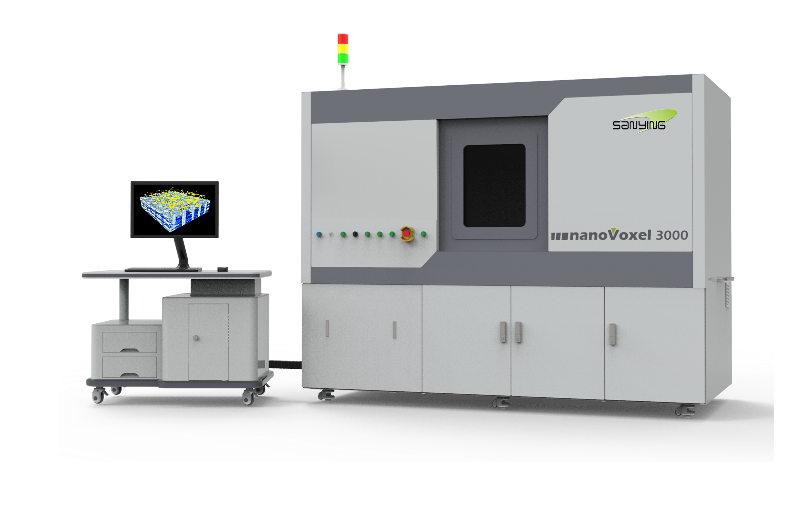

三英精密nanoVoxel-3000顯微CT

如圖2復合長絲剖面圖所示，牽引速度從11.25 mm/s降低到2.77 mm/s的過程中，長絲外輪廓的圓度越來越好。由于較高的牽引速度不利于復合材料在出口模頭處的充分聚束，故以較高牽引速度形成的長絲通常具有不規則形狀，例如扁平形狀。而較低牽引速度形成的長絲的外輪廓雖然不是標準的圓形，但它們接近于出口模具內孔的形狀。

通過ImageJ 軟件，計算出復合長絲在不同牽引速度下的物理參數（即纖維體積分數和孔隙率）如表2中所示。結果表明：纖維體積分數隨著牽引速度的降低而減小，這是因為樹脂對纖維的緩慢浸漬會導致長絲中的樹脂增多。在這組實驗中，纖維體積分數在32.19%~39.5%之間波動，最小值和最大值分別與4.13 mm/s和7.64 mm/s的長絲牽引速度相關。

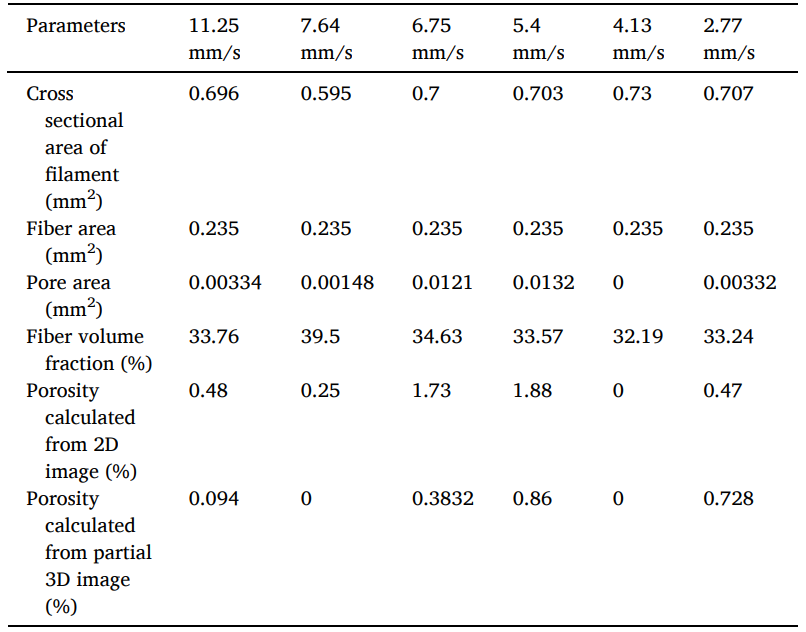

表2 600Tex復合纖維在不同牽引速度下的物理參數

圖3中展示了不同牽引速度下復合長絲內纖維、纖維/樹脂復合材料和孔隙的三維分布情況，其中樹脂/纖維復合材料和孔隙的分布圖，取自復合長絲內部截取的長方體。

根據圖3（a）可知，較高的牽引速度導致纖維在橫截面上呈橢圓形分布，而在縱向截面上大多呈彎曲分布，從而在長絲內部產生一些孔隙。

當牽引速度降低到6.75 mm/s時（見圖3（b）），纖維和樹脂在長絲中的分布仍然不均勻，還可以檢測到樹脂集中區域和孔隙，長絲中處于彎曲狀態的纖維數量在縱向截面中有所減少。盡管7.64 mm/s長絲中的纖維分布優于11.25 mm/s長絲中的纖維分布，但對于牽引速度低于7.64 mm/s的長絲，仍不能保證纖維分布地更均勻。

在牽引速度為4.13 mm/s時（見圖3（c）），纖維在橫截面上呈圓形分布，在縱向截面上呈較直分布，此時長絲內部未見孔隙。

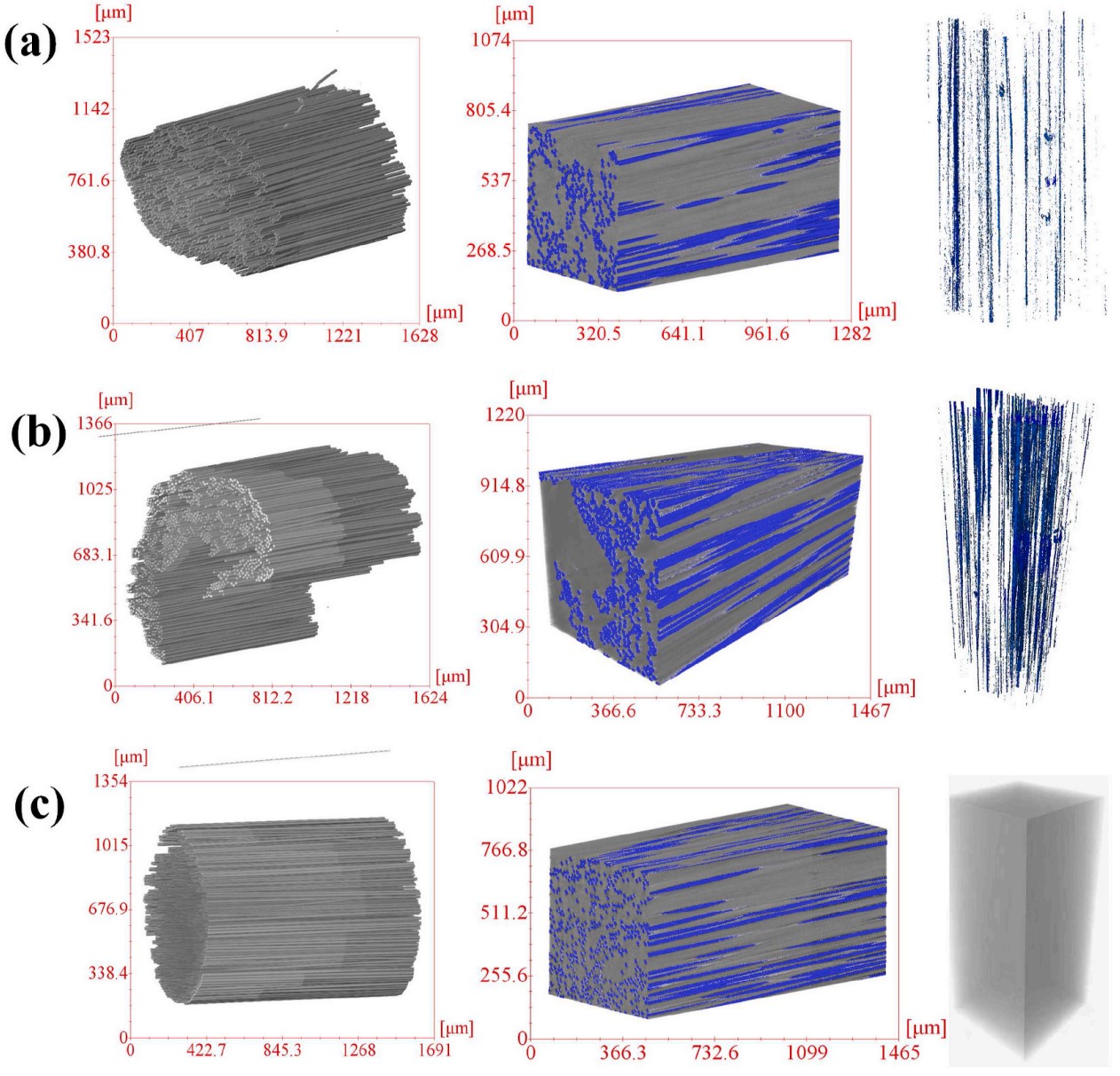

圖3 在牽引速度為 11.25 mm/s (b) 6.75 mm/s (c) 4.13 mm/s時，復合纖維的三維分布(左)、纖維/樹脂結合(中)和孔隙(右)圖

為了對復合長絲中的孔隙進行三維形態表征，將含有明顯孔隙的部分進行虛擬剖切，得到縱向剖面圖（圖4(a)和），然后將縱向剖面圖局部放大，以獲得孔的形態（圖4（c））。結果表明：復合長絲中的孔隙通常出現在纖維附近，且孔隙分布不連續、不均勻。由此推測：由于模具中的樹脂分布不充分/不均勻，且纖維展開不充分，使得樹脂與纖維相結合的位置容易出現氣孔。

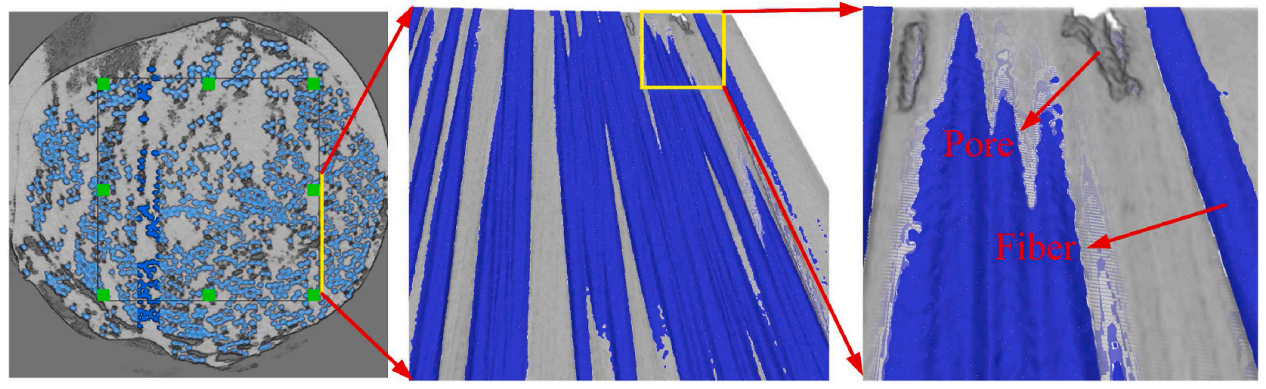

圖4 (a)縱向剖切 (b)縱向剖面圖復合材料細絲孔隙形態

表3 600Tex復合纖維在不同牽引速度下的物理參數
